高速ハイエンド導光板加工マーカ
お問合せ

高速ハイエンド導光板加工マーカ

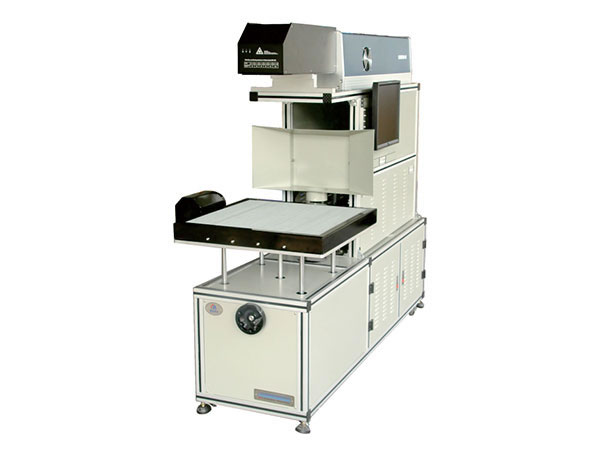

DDB100-LG高速ハイエンド導光板加工マーカはパネル軽工業での導光板のため設計します。高速、高効率、高安定性のおかげで、５０秒だけで300×300mmパネルを生産し、３分間で600×600mmパネルを生産できます。

レーザー装置は導光板産業で強い原動力になりました。Han's Yueming レーザーは国内で最初の導光板の専門企業です。当社は導光板産業用のDDB-LGレーザーマーキングマシンおよびソフトウェアをリリースしました。

特徴
1. 3D 動的システムを採用し、速さは普通の彫刻盤の5-10倍。
2. 違った厚さの材質に適合するために、自動焦点ブリセットや自動調節の機能は設計されます。
3.ワークテーブルの平らさは調節可能です。
4. 導光板の生産用の自主開発ソフトは次のような特徴を持っています。
1) スクリーン・ドット、ビットマップ、グリッド線などの全ての形状を支持します。
2)ドットのサイズや隙間は徐々に自動的に変更することができます。
3) 多数の側面や多数導光方法付きの導光板を設計できます。
4) GToolsなどの様々の導光板デザイン用ソフトと適合できます。パラメーターは自動的に最適化されます。
5) 不規則導光板の設置を支持します。

レーザー・マーカとスクリーン印刷機の比較
項目 スクリーン印刷機 レーザー・マーカ
方法 スクリーンは表のドットを印刷することに用いれます。 レーザーは表のドットを彫刻することに用いれます。
特徴 長時間の照明の後、ドットは落ちやすく、黄色くなります。これらの欠点は照明質量を影響しやすく使用寿命を短縮します。スクリーンの製造は時間が掛かりますが、ドットの印刷は複雑な操作が必要です。 このドットは堅固で、黄色くなりにくいです。長い使用寿命を持っています。 柔軟且つ簡単な生産方法、短生産時間。ご要求によってカスタムできます。
生産コスト スクリーン印刷はスクリーン・プレート・コストおよび大型ワークショップを必要としています。印刷インクは有毒化学物質、環境に有害するものです。 レーザーマーカはスクリーンプレートコストや大型ワークショップのコストを節約します。加工プロセスは環境にやさしいです。

テクパラメーター
レーザーパワー: 0-100W,連続調節可能
波長: 10.6um
総パワー: 6.5kW
加工エリア: 600mm × 600mm
最大スピード: 7000mm/s
スポット径: 0.3mm
位置決め精度: 0.02mm
冷却方式: 水冷
電源出力: AC 220V 30A 50Hz
寸法: 2235mm×650mm×1650mm

用途
LCDディスプレイ, LED パネルライト,装飾ライト, LED超博ライトボックス, 水晶の写真フレーム, 標示板, X線スライスを読むためのライトボックス、フィルム・スライスを読むためのライトボックスなど

設備標準配置
メインマシン 項目 設置 寸法 数量. サプライヤー 備考
レーザ発振機 ● GEM-100L 1 Coherent 100W水冷,保証期間：1 年間
動的な焦点走査鏡 ● 3D Scanhead-300-15D-A 1 Century Sunny ソフトを通じて、マークエリアを変えられます。
ビームエクスパンダー ● 4 回水冷 1 Wavelength 　
マークエリア ● 600mm×600mm F=660mm 1 Han's Yueming ワークピースの最大高さ: 80mm (ハチの巣なし、幅木から剥離)
作業テーブル ● 650mm*650mm 1 　
コンピューター ● 　 1 Lenovo Win7のプロフェショナルのマイクロソフト・オペレーティング・システムは選択可能です
コントロールボード ● CSC-USB 1 Han's Yueming 　
操作ソフト ● SmartScanner 1 softdog (WD9)と適合できます
足踏みスイッチ ● 　 1 　
付属品 チラー ● YM-LW36-BHP 1
100W
Updraught fan ● 550W 1 　 　
●標準配置 ○選択可能("●"&“○”から) △添加可能 ▲他物と一緒に使用可能
